产品概述

SKQTBBZ无功补偿成套装置适用于35kV及以下工频电力系统，用来提高电力系统的功率因数，减少线路损耗，改善供用电质量，降低配电线缆截面，节约有功电费，充分发挥供发电设备的潜力和效能。

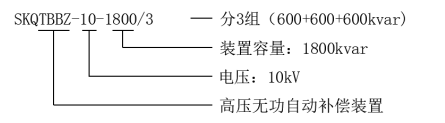

型号说明

备注：分三组容量为建议容量，具体容量分组可根据客户不同负荷工况定制。

主要性能

使用环境：海拔不超过1000m，环境温度-40℃～45℃，装置分户内和户外安装，安装地区应无剧烈机械振动，应无有害气体或蒸汽，应无导电性或爆炸性粉尘。
电容偏差0～10%，串联段间偏差＜2%，相间电容偏差＜2%
允许在1.1Un工频稳态过电压下长期运行，电容器装置可在过电流不超过其额定电流1.3In的稳态过电流下长期运行
采用氧化锌避雷器和串联电抗器，有效的限制操作过电压，高次谐波和涌流
放电线圈并联连接在电容器回路中，当电容器组从电源退出运行后，能使电容器上的剩余电压在5秒内自√2Un降至50V以下。错误！未指定书签。错误！未指定书签。错误！未指定书签。
采用专用熔断器和继电保护（电压差动、开口三角电压、桥式差流，中性点不平衡电流）对单台电容器、电容器组内部故障和系统过压、失压、母线相间短路速断及过流保护。
采用电压、功率因数和无功功率进行多个分组的电容器组的自动循环投切，电容器利用率高。也可手动控制，操作灵活、结构简单、安全可靠。
损耗角正切值不大于0.0005
执行标准
GB50227-2008      并联电容器装置设计规范
JB/T7111-93       高压并联电容器装置
DL/T604-1996      高压并联电容器装置订货技术条件
GB/T11024.1-2001  标称电压1kV以上交流电力系统用并联电容器
GB50062-92        电力装置的继电保护和自动装置设计规范

结构

装置由电压无功综合控制器、电容器微机保护单元（可选）、高压隔离开关、高压真空接触器（可选）、氧化锌避雷器、串联电抗器和电容器、放电线圈、支柱瓷瓶、连接母线等组成。

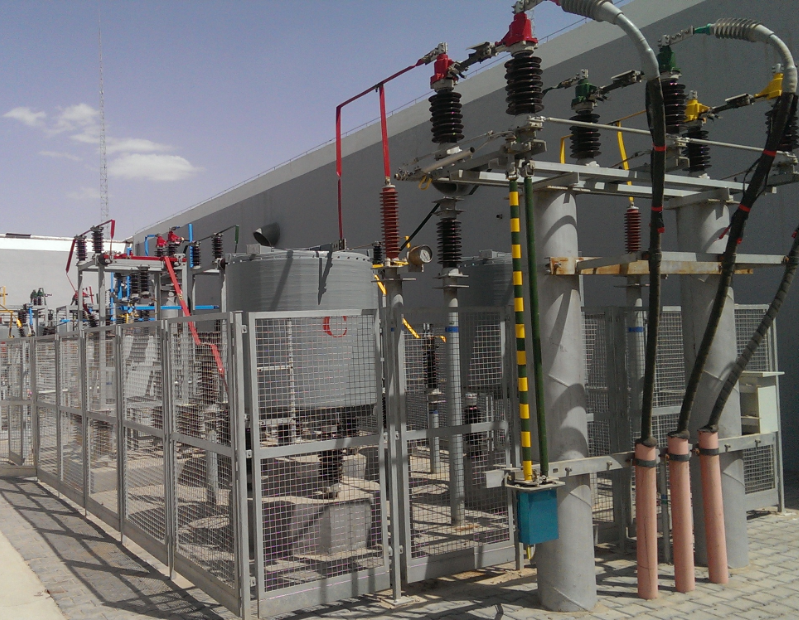

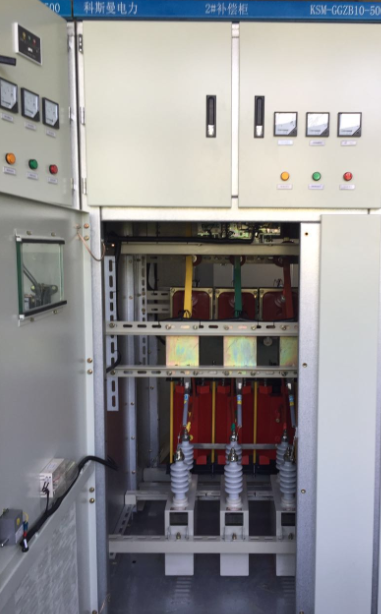

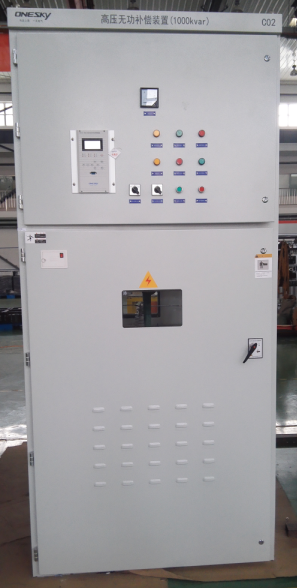

装置分柜式、框架式等安装形式，柜式结构采用分体式，方便运输和安装；运行更加安全可靠；每组电容器放在一个分体柜内，一旦出现故障，不会对其他部件造成影响，便于故障隔离、安全维修。一般适用于户内，安装在专门的电容器室里。框架式一般置于户外，既可以把整套装置装在一个户外箱体内（外壳隔热、强冷散热），也可直接放置在具有围栏防护的裸露空地上，一般适用于户外变电站、箱式变电站。

产品特点

根据补偿容量灵活分组，可采用等容或不等容方案，单套*多可分6组，循环投切，先投先切，保证同一电容器组在小于放电时间内不再次投入，也可根据无功需求量灵活组合投切。
（1）过压、失压闭锁保护功能；
（2）拒动闭锁保护功能；
（3）每组均配有二段过电流保护和开口三角电压保护；
（4）具有日动作次数统计、限制保护功能；
（5）故障闭锁保护功能，能自动将故障组隔离，不影响其它电容组的投切。


结构示意
