概述：
分布式操作电源是一个应用于小型开关站和用户末端，为二次控制回路（如微机保护等智能终端、指示灯、模拟指示等）供电，为符合功率等级的一次开关设备（弹操机构真空断路器、永磁机构真空断路器、电动负荷开关等）提供直流操作电源。分布式操作电源装置具有市电输入和PT输入两种方式可以满足各种使用场合。装置****输出功率可达1100W，可以满足不同负载的需求。
分布式操作电源装置体积小，安装接线方便，适合分散安装于各种型号的开关设备内。使之比一般直流屏系统更可靠，更经济（对小型用户终端更明显），又节省占地空间，降低线路损耗及安装工程量，且维护方便，为电力系统供电可靠性提供新的选择方案。
分布式操作电源装置采用高频电源技术，蓄电池采用自动充电管理模块进行维护，大大延长蓄电池的使用寿命，使得装置运行更加安全可靠。装置具备通讯、报警功能，可以方便地实现无人值守的远程自动化管理。
系统特点：
(1)、分散安装，节省占地面积、降低造价，根据嵌入式的设计思想，SKQ-FB系列嵌入式直流电源装置直接安装在智能开关柜的仪表箱内（或户外装置的电动操作箱内），可节省直流屏的占地面积。因电源在开关柜内，可减少电缆的使用量，节约一次设备投资及电缆施工工作量；在总台数不多时，其总价低于直流屏系统，可降低工程总造价；同时在运行时可减少线损，减少备件，节约运行成本。
(2)、嵌入式供电方式，可靠性极大提高采用嵌入式的供电方式，当某一回路发生故障时，其它回路的电源装置不受影响，避免出现一点故障全站无操作电源，与集中供电的直流屏相比，其总体可靠性得以极大提高。
(3)、多种输入输出方式，适用范围广SKQ-FB系列能根据客户的需求提供直流220V，110V，48V，24V输出，交流输入范围为85～265V，灵活适用于PT及市电供电。
(4)、智能化管理维护，智能化高频电源技术，自监测、自诊断，可当地显示、报警，也可联网通信，实现无人值守的自动化远程管理。内置蓄电池自动充电管理模块，自动对电池进行智能化均浮充管理，大大延迟蓄电池的寿命，使运行更加可靠和安全。
主要功能：
(1)、分布式直流电源装置能量转换
分布式直流电源在有外电情况下，提供能量给电池充电，并同时提供能量给长期运行的负载；在储能及分合闸操作时，更多的负载能量需求由电池提供。
在交流输入失电时，由电池提供全部能量给输出。
(2)、分布式直流电源自动管理
分布式直流电源利用单片机对蓄电池进行智能充放电管理，有定时自动均充、自动转浮充功能。随时对装置进行自检，并提供装置本体的蜂鸣器报警及外部报警信号接点输出，并可与上位机通信，可用于有人、无人值守的配电系统。
分布式直流电源自动检测装置内部温度，在测得内部温度过高时自动开启风扇进行散热，保护内部器件，温度回落后自动关闭风扇，降低功耗。
(3)、分布式直流电源信号输出
本装置带有一个继电器常闭输出接口，当装置有电时，此信号输出与内部蜂鸣器告警信号同步。如整个装置无电，比如装置损坏或者将交流输入开关断开，将闭合发出告警信号。用户可在信号输出回路加消音回路。

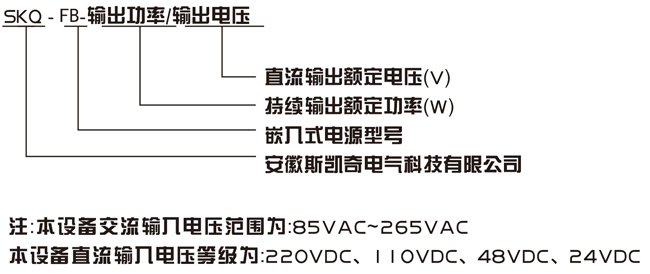

型号及含义：
系统技术参数：
1、使用环境条件
工组环境温度：-10℃~+45℃；
月平均相对湿度：≤90%
日平均相对湿度：≤95%
海拔高度：不大于2000米。
工作环境条件：无导电微粒尘埃，无腐蚀金属和破坏绝缘的化学物质，使用地点应具有防御雨、雪、风、沙的设施，周围不允许充满水蒸气或有较严重的霉菌存在。
2、输入电源
交流输入电压：85~265VAC
频率：50HZ±5%
功率要求：单台不小于150VA。
3、输出功率及功耗
(1)、连续运行功率：
□连续运行：≤100-150-200W。
可满足微机保护装置、指示灯、模拟指示器供电需要；以电池供电时，根据电池容量及负载参数可长达8~24小时。
□短时运行功率：≤300W，20S。
可满足VS1、VD4、ZN21等大多数10KV系统弹操机构断路器，电动负荷开关储能供电需要。
□瞬时运行功率：≤600W、800W、1000W、100ms。
可满足VS1、VD4、ZN21等大多数10KV系统弹操机构断路器及负荷开关分合闸供电需要；由电池后备供电时，可操作20次以上。
(2)、功率消耗：装置本身消耗的功率不大于12W。
4、蓄电池的充放电
装置外接2节12V蓄电池，当装置交流供电停电后，保证直流供电正常连续，具体备用时间由蓄电池容量和负载大小决定，当蓄电池放电至过欠压时，装置发出报警信号，并为保护蓄电池自动停止直流输出；当交流供电正常时，装置自动恢复直流供电并在72小时之内可将蓄电池重新充满。
5、通信速率及规约
通讯速率9600bps
规约采用MODBUS通信规约。
