概述：
新一代微机控制型直流系统SKQ-ZLP系列采用一体化模块结构设计，主要由监控模块、整流模块、绝缘监测模块、电池巡检模块、交直流监测模块、降压模块、配电单元、蓄电池和柜体组成具有配置灵活。性能稳定，界面友好，操作简单，管理智能等特点。可作为高压开关、机电保护、自动装置、通信设备程控交换机。电力载波机等设备的操作和电源控制，具有与自动化系统连接的四遥接口，提供RS232和RS485两种通讯选择，提供RTU、CDT、MODBUS三种通讯协议选择。
适用范围：
SKQ-ZLP系列直流电源系统是我公司根据电力系统的需要而设计生产的智能型高频开关直流电源；是在总结了电力系统用直流电源领域先进、成熟的设计、运行经验及发展动向的基础上，而开发出的新一代直流电源装置；适合各类变电站的高频开关直流系统及相关配套设备。其主要性能特点是运行稳定抗干扰性好、波纹系数小、技术精度高。分为单体柜和分体柜两种结构类别；产品广泛应用于从500KV到10KV不同电压等级的发电厂、水电站及各类变电站、开闭所、开关站和用户变电中，为断路器分合闸及二次回路中的仪器仪表、继电保护和事故照明提供直流电源，系统采用一体化设计思想，由监控模块、整流模块、绝缘监测模块、电池巡检模块、开关量监测模块、降压模块等构成，具有技术先进、配置合理、测控智能化、操作简便等特点。可与上位机通讯，方便的实现“遥测、遥控、遥信、遥调”四遥功能，特别无人值守需要。

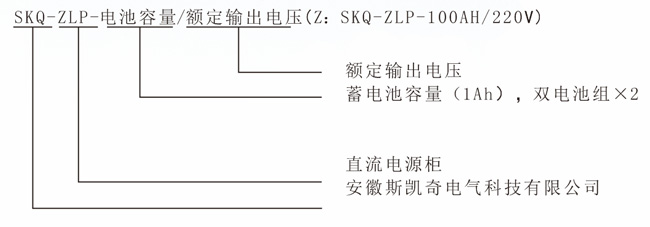

型号及含义：
系统特点：
（1）采用高频开关电源特有的模块化设计，N＋1热备份。
（2）超宽的电压输入范围，电网适应性强，可用于环境相对恶劣的场所。
（3）充电模块可带电插拔，可在线维护，方便快捷。
（4）采用大屏幕触摸屏，点阵液晶显示，CCFL背光，实现全汉化实时显示及操作。
（5）可通过点触触摸屏监控进行系统各部分的参数查询、设置，接口友好，操作方便，真正实现人机对话操作。
（6）监控模块可自动完成对电池电压、充放电电流及温度补偿的精确管理，确保电池工作在****状态，延长电池使用寿命。
（7）采用以微处理器为核心的集散式监控系统、模块化设计，实施对电源系统******的监测和控制以及电源系统的“四遥”及无人值守。
（8）蓄电池管理单元，实时自动监测蓄电池端电压，充、放电电流，并控制蓄电池的均充和浮充，设有电池过压/欠压和充电过流警告等功能。
（9）监控系统的软件、硬件采用开放式设计，根据用户不同需要可随时增加、修改监控系统的测量及控制参量。
（10）一套监控系统支持双组蓄电池组、三组充电装置、母线分段模式的监测，可实现双组电池自动充电管理，两组电池完全独立管理，确保电池安全。
（11）主要电气组件95%以上采用国内外知名品牌，质量有充分保障。
（12）提供RS232和RS485两种通讯接口，和RTU、CDT、MODBUS三种通讯协议选择。
注：可根据用户需求添加事故信号或预告信号报警功能和逆变电源进行DC/AC、DC/DC转换。

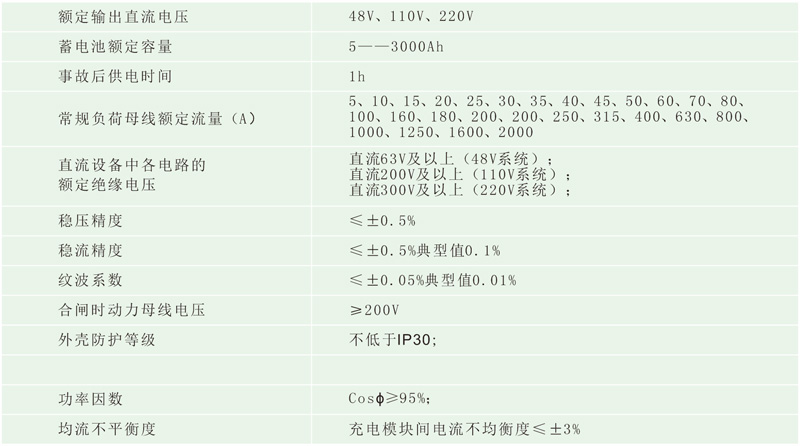

系统技术参数：
系统工作原理：
（1）两路市电经过交流切换输入一条交流，给各个充电模块供电。充电模块将输入三相交流电转换为直流电，给蓄电池充电，同时给合闸母线（合母）负载供电；另外合闸母线通过降压模块后给控制母线（控母）负载供电。
（2）系统中的各基础监控单元受主监控的管理和控制，通过通讯线将各个基础监控单元采集的信息送给主监控统一管理。主监控显示直流系统各种信息，用户也可接触显示屏查询信息及操作。系统信息还可以接入到远程监控系统。
（3）系统除基础的交流监控、直流监控、开关量监控外，还可以配置绝缘监测、电池巡检功能，用来对直流系统进行****监控。

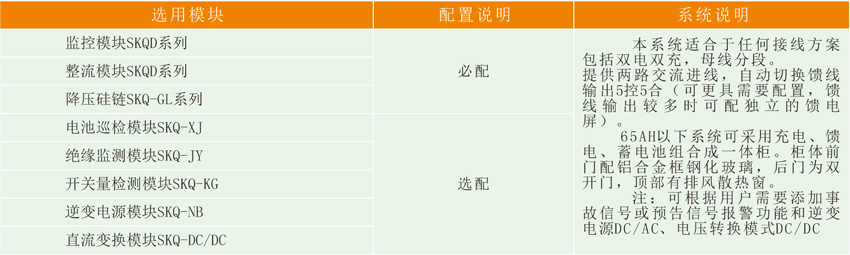

系统方案选择：

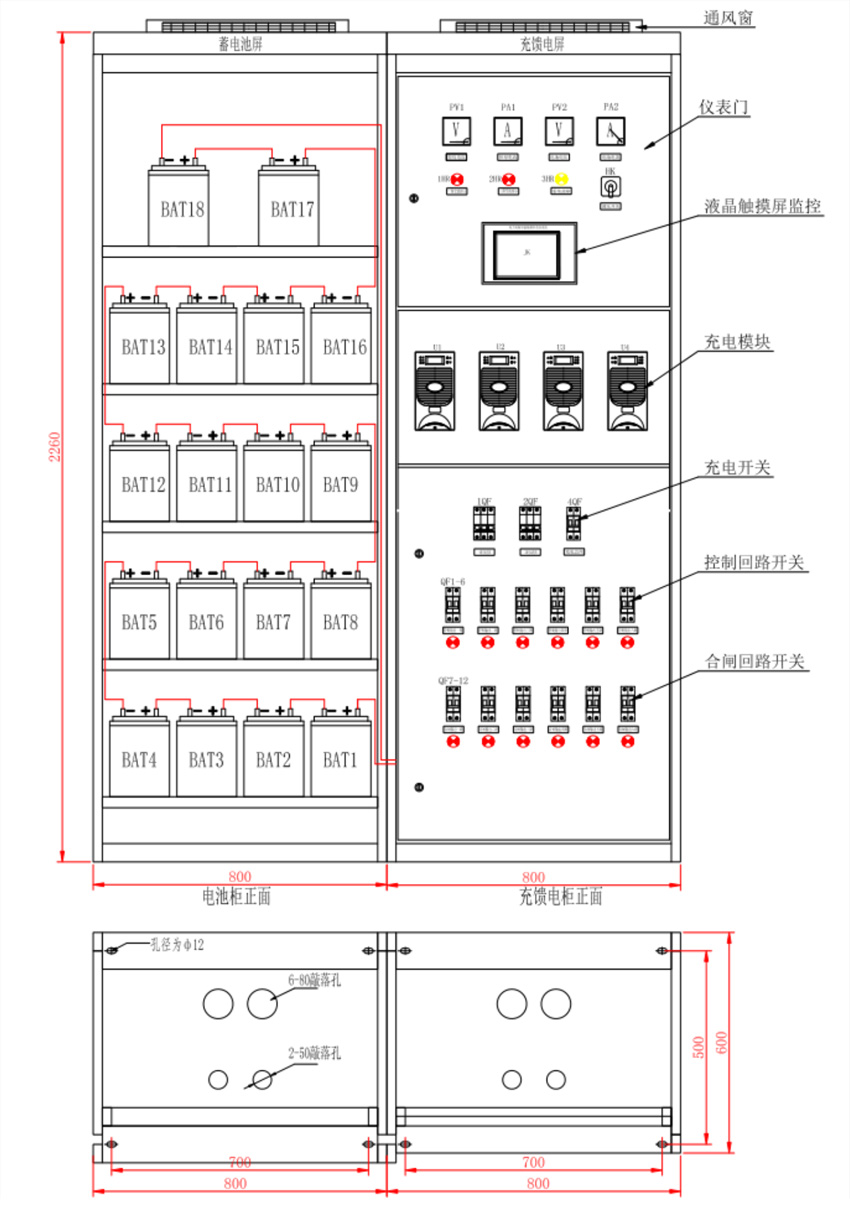

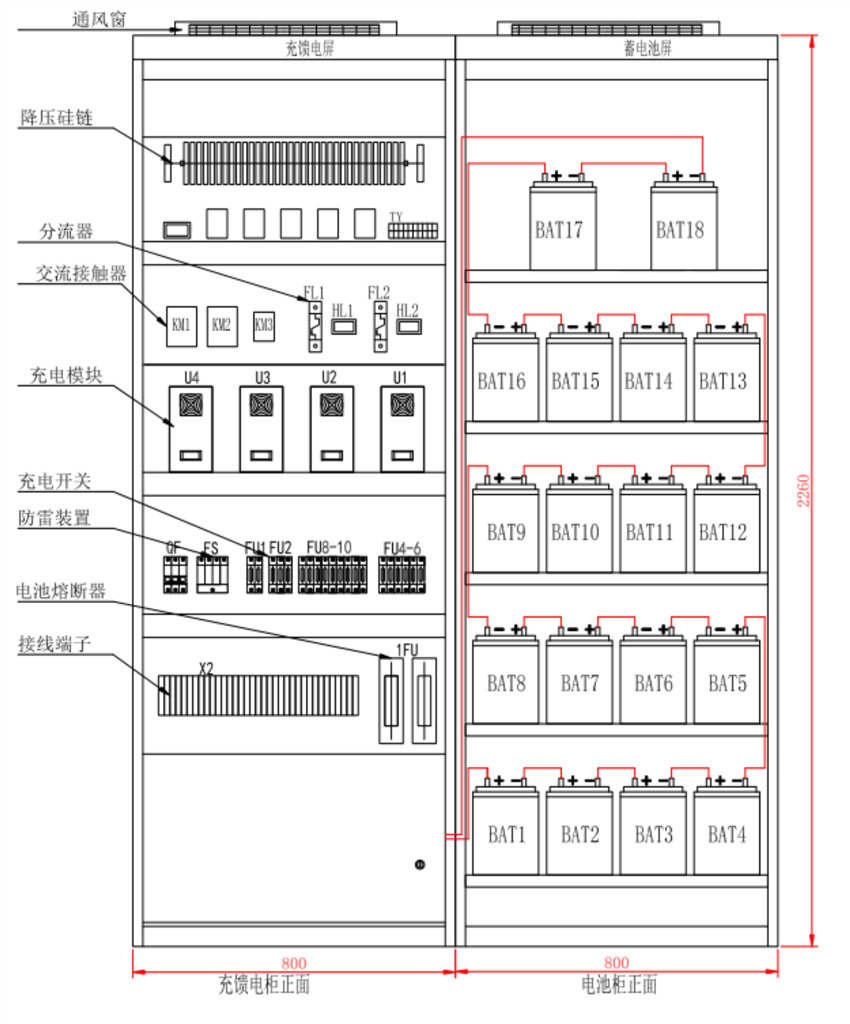

外形结构：
系统由充电柜、馈电柜和电池柜组成，系统容量不大于100AH时，可采用充馈电一体柜系统，C型安装支架、柜体后门为双开门，前门前门为钢化玻璃，各元器件接地点对直流设备总接地点之间电阻值不大于0.1Ω。
柜体外形基本尺寸：
宽度尺寸B（mm）：800、1000、1200；高度尺寸H（mm）：2000、2200、2300；
深度尺寸D（mm）：600、800、1000；
接线方案：
ZLP30：单母线分段，单组电池，无降压装置。
ZLP31：单母线，单组电池，无降压装置。
ZLP32：双母线分段，单组电池，有手动和自动降压装置。
ZLP33：双母线，单组电池，有手动和自动降压装置。
ZLP34：双母线分段，单组电池，有手动和自动降压装置，控制母线有整流模块。
ZLP35：双母线，单组电池，有手动和自动降压装置，控制母线有整流模块。
ZLP40：单母线分段，双组电池，无降压装置。
ZLP42：双母线，双组电池，有手动和自动降压装置。
注：如在系统接线和配置上有其他特殊要求，可在订货时提示说明，以便我们您的要求进行设计生产。
图中各个字符代表的含义：
HK——合闸回路输出开关 KK——控制回路输出开关 QK——切换开关
KM——控制母线 HL——霍尔电流传感器 Mn——第n个充电模块
HM——控制母线FU电池熔断器
