产品介绍
SKQC系列低压自动无功补偿装置（简称装置）用于低压电网的无功功率补偿，保持无功平衡，以提高电网功率因数，降低电能损耗，改善电压质量。装置以无功自动补偿控制器为核心，利用接触器/可控硅/复合开关作为电容器组的投切元件，根据电网电压、功率因数或无功功率自动进行分级投切电容，确保电网始终具有较高的功率因数。
该装置的补偿元件为电容器，可以三相共补，也可根据各相的负荷状况进行单相投切补偿，适用于负荷不平衡的场合。采用电容器与电抗器串联，具有谐波抑制功能，可用于谐波较高的场合，也可根据用户实际需求选型和FC混合使用。
装置适用于690V及以下电压等级电网的集中补偿和电机的就地补偿。
型号说明
性能特点
根据电压、功率因数和所需无功，自动投切电容器组；具有过压保护、欠压保护、延时保护、过流保护及短路保护等功能；
TSC的特点
动态响应速度快，小于10ms，可以实时补偿无功，功率因数达到0.95以上；
减少电压降及电压闪变；
可以有效抑制或滤除谐波，改善电能质量；
节能降耗，提高输变电设备的利用率。

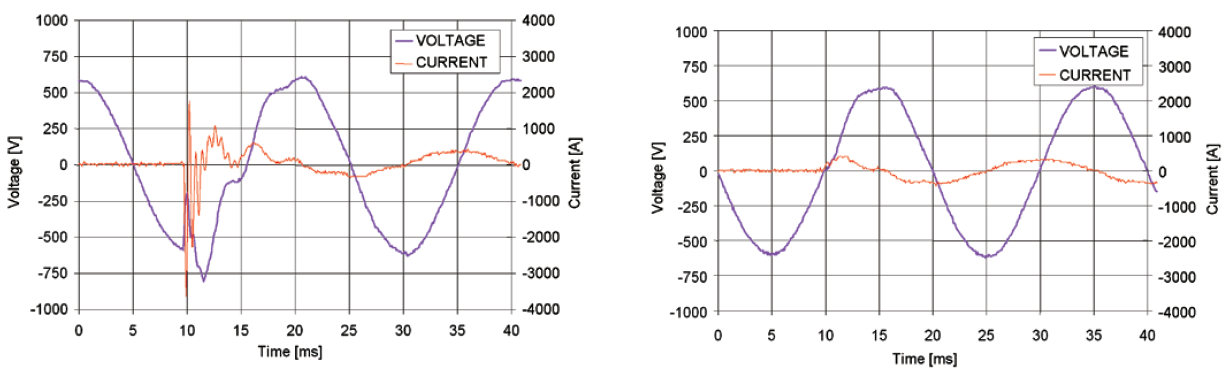

投切80kvar的电容器，左图为接触器投切，切换时产生的尖峰电流3640A，接近于其额定峰值电流的12倍，右图为晶闸管投切，产生的尖峰电流仅为304A，与额定尖峰电流一致。
常用接入系统方法示意
案例说明
机械加工厂，动态补偿兼滤波装置（淡灰色区域为投运前，浅蓝色区域为投运后）
|
次数 |
U(V) |
I(A) |
P(W) |
S(VA) |
Q(var) |
PF |
U(V) |
I(A) |
|
1 |
225.4 |
2175 |
1111 |
1551 |
1082 |
0.716 |
238.9 |
1510 |
|
5 |
14 |
292 |
Urms(V) |
Irms(A) |
THDi% |
THDu% |
3.2 |
52 |
|
7 |
4 |
42 |
226.7 |
2350 |
13.9 |
6.9 |
0.9 |
14 |
|
8 |
0.8 |
16 |
P(W) |
S(VA) |
Q(var) |
PF |
0.1 |
2 |
|
11 |
1.9 |
21 |
1153 |
1159 |
118 |
0.995 |
0.3 |
3 |
|
13 |
1.1 |
9 |
Urms(V) |
Irms(A) |
THDi% |
THDu% |
0.6 |
9 |
|
17 |
0.5 |
5 |
239 |
1513 |
4.1 |
1.7 |
0.5 |
3 |
备注说明：负荷平稳、谐波较小工况也可根据需要选用-JL（MSC）装置。在新建工程中，补偿容量可根据负荷功率情况计算取得、也可根据行业特点按照变压器容量做近似估算，电容器分组可根据补偿精度需要设置。老旧系统改造中，可根据原有补偿参数情况计算，或通过测试系统无功需求及谐波发生量做方案综合确定。
