SKQSVG低压静止无功同步补偿装置发布时间：2021-04-14 浏览次数：0

文件参数下载：

详细介绍：

产品概述及SVG解决的问题用户系统中大量存在的非线性和冲击性、波动性负荷给电力系统带来了日益严重的电能质量问题，新型用电装置无功功率波动大，功率因数低等问题日渐明显。传统无功补偿装置或过补或欠补，只能单向补偿无功，已不能满足用电侧对无功补偿的需求。
型号说明

说明：全动态补偿控制、无级调节，补偿范围：感性-300kvar～容性+300kvar。

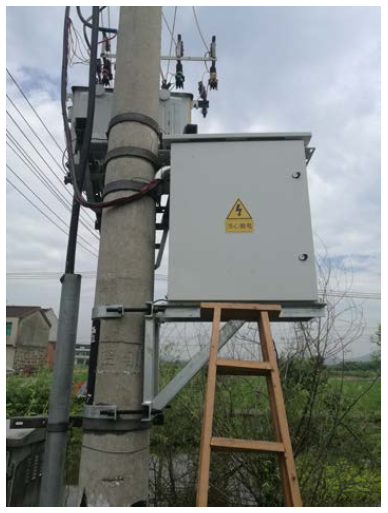

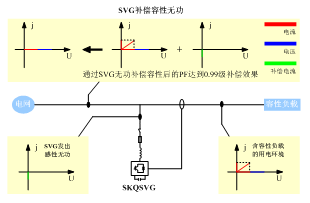

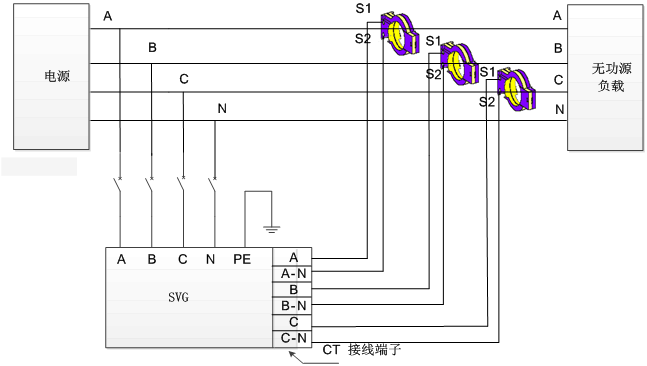

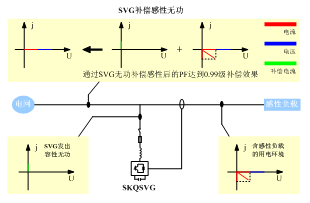

工作原理静止无功发生器（SVG）将自换相桥式电路通过电抗器直接并联在电网上，经外部电流互感器（CT），实时检测负载电流，通过内部 DSP 计算来分析负载电流的无功含量，然后根据设置值来控制PWM信号发生器，调节桥式电路交流侧输出电压的相位和幅值或者直接控制其交流侧电流使该电路吸收或者发出满足要求的无功补偿电流，*终实现同步补偿的目的。

性能特点快速响应：开机瞬间即做到对系统无功全部补偿
三电平结构：输出平滑、装置损耗低；
SVG为电流型无功补偿装置，装置运行时不存在谐振过电压的问题，安全性极高，设计寿命在十年以上；
全数字DSP控制系统，FPGA芯片，超强运算能力；
基于IGBT的电压源逆变器、连接电抗器、直流储能单元和数字化控制系统等部分构成实时跟踪，动态补偿；
SVG补偿容量即安装容量，可动态双向（-1～1）连续调节任意范围的无功功率；
功率单元模块化设计，积木扩展式安装结构、扩容维护方便、体积小、重量轻；
*优控制策略：闭环、开环控制相结合，补偿性能*优化，完善的保护诊断；
自适应控制算法：适应任何系统阻抗变化；
高可靠性并机方式：同一个控制器集中控制、模块之间无环流；
所有数据均采用光纤通讯：抗干扰能力强；
高品质品牌元器件：德国西门康IGBT模块、瑞士concept驱动、美国xilinx主控制器芯片
产品型号齐全，有380V～690V全系列容量产品，可覆盖各个行业
多效功能，同时治理多种电能质量问题

SVG技术参数

电压（V）	400V			690V
输入相电压范围	-40%～+20%			-30%～+15%
频率（Hz）	50/60（范围45～63）
单模块容量（kvar）	30	50	100	90kvar层叠或整柜≤600kvar
可并联台数	不限
整机效率	＞97%
网络结构	三相三线/三相四线			三相三线
拓扑结构	三电平
响应时间	＜15ms			＜20ms
通讯接口	RS485，CAN，网口
通讯协议	Modbus协议
监控	单模块监控，集中监控选配件
工作模式	手动/自动
有功功率损耗	2%额定功率下
调节范围	额定感性～额定容性连续可调
噪声水平	＜65dB（单模块）
电磁兼容	符合GB/T.7251-2005 （GB/T7261-2000）
固定方式	机架式后进线			整柜上进或下进
模块尺寸（mm）	500590192、500510270			8006002200（整柜）
重量（kg）	35、48			290
海拔高度	＜1500m，1500米以上按照GB/T3859.2降额使用
运行温度（℃）	-10～40
相对湿度	5%～95%，无凝露
防护等级	IP20
增强型ASVG	以无功补偿为主，谐波补偿功能可选，可消除2-11次谐波（50%Qn）
