产品介绍

SKQAPF有源电力滤波装置以并联的方式接入电网，通过高精度采样CT实时监测负载电流，转换成数字处理器可读的信号后通过一系列的运算，以PWM调制方式，控制核心的智能功率模块输出与谐波分量大小相等、相位相反的电流，达到消除谐波净化电网的目的。而且该装置是应用目前*为******的电力电子技术制造，体积小，无噪音，安全环保，可以同时滤除多次及高次谐波，不会引起谐振，节能效果显著。

型号说明

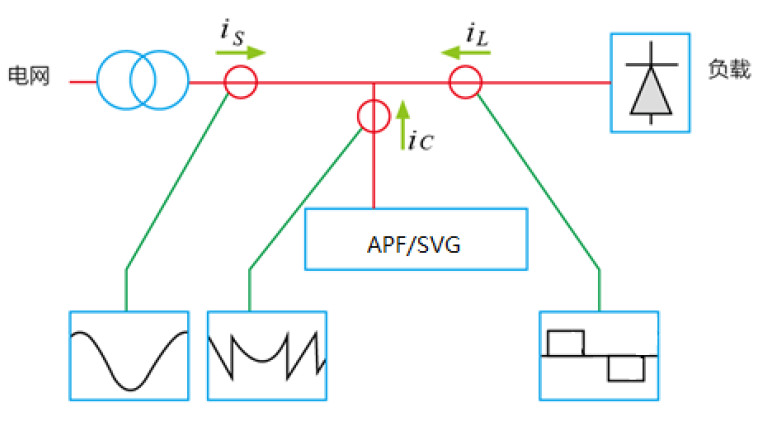

工作原理

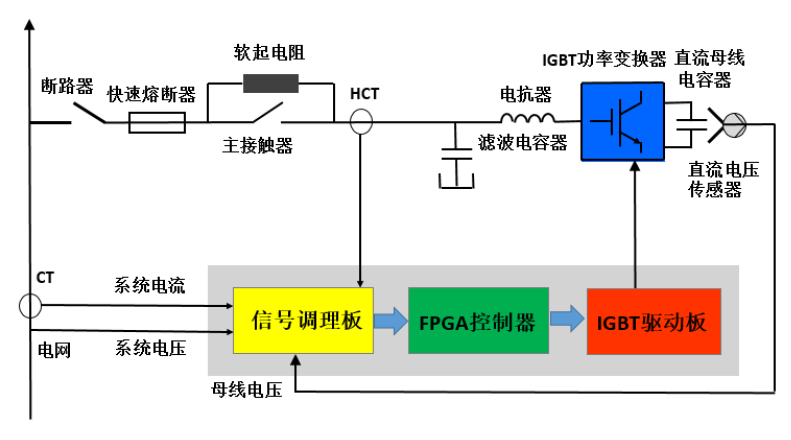

有源电力滤波器APF（Active Power Filter）由指令电流运算电路和补偿电流发生电路两个主要部分组成，以并联的方式接入电网中。指令电流运算电路实时监视线路中的电流，并将模拟电流信号转换为数字信号，送入高速数字信号处理器（DSP），将谐波与基波分离，并以脉宽调制PWM信号形式向补偿电流发生电路送出驱动脉冲，驱动IGBT功率模块，生成与谐波电流幅值相等，方向相反的补偿电流注入电网，对谐波电流进行补偿或抵消，主动消除电力谐波，从而实现对电力谐波的动态、快速、****治理。

性能特点

学习功能：独创的智能傅里叶算法，能够自动学习电网环境及系统阻抗，闭环控制算法，可以避免系统震荡，补偿精度更高，使系统达到*稳定的补偿状态。
谐振监测：在负载变化过程中，若出现谐振，APF自动判断并退出系统，同时报警，避免故障。
温度监测控制：实时监测ABC三相发热器件（IGBT和电感）温度，可控转速风扇通风散热，核心器件温度过高时会发出过温警报，自动停止补偿。
常规保护：多重保护，严格热设计，具有过压、欠压、过流、短路保护等。
******控制算法，适应各种复杂现场稳定运行，可与电容补偿柜并联运行；可设定谐波分次补偿功能，具有多种工作模式可供选择，满足各种配电系统补偿需求。
模块化设计：变流器模块化设计，功率密度高，体积小重量轻，安装省时省力。壁挂式设计特别适用于空间小的场所。
人机接口友好：模块自带LCD显示屏、整柜可额外配置彩色液晶触摸屏，以适应用户不同需求，操作界面简洁，电气参数一目了然。
独立风道：多层空间散热色号就，可有效隔绝环境粉尘粘附，提高产品散热效率，设计过程中无需考虑环境因素，能够适应不同的环境系统。
